内容导览

  01 应用背景：市场占有率65%

  02 产品简介：修磨机最新进展

  03 客户案例：成功交付3000台

应用背景  ▼

Application background

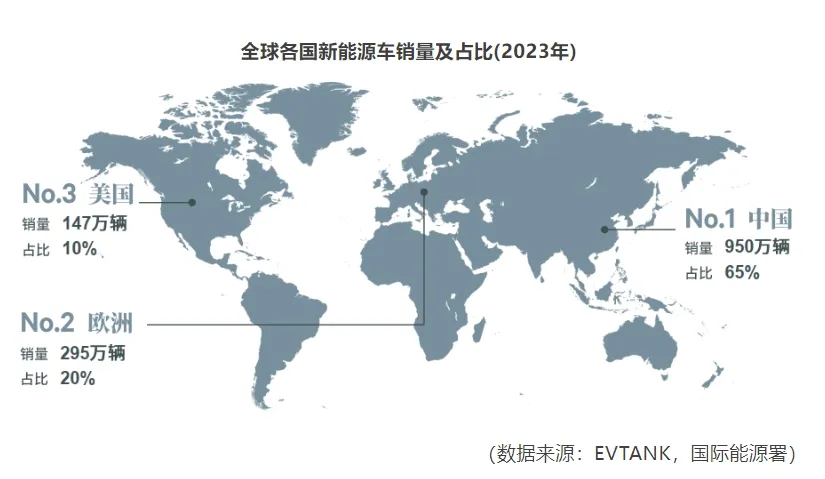

2023年全球新能源汽车销量达到1465.3万辆，据此计算，中国新能源车销量在全球的占比高达65%。

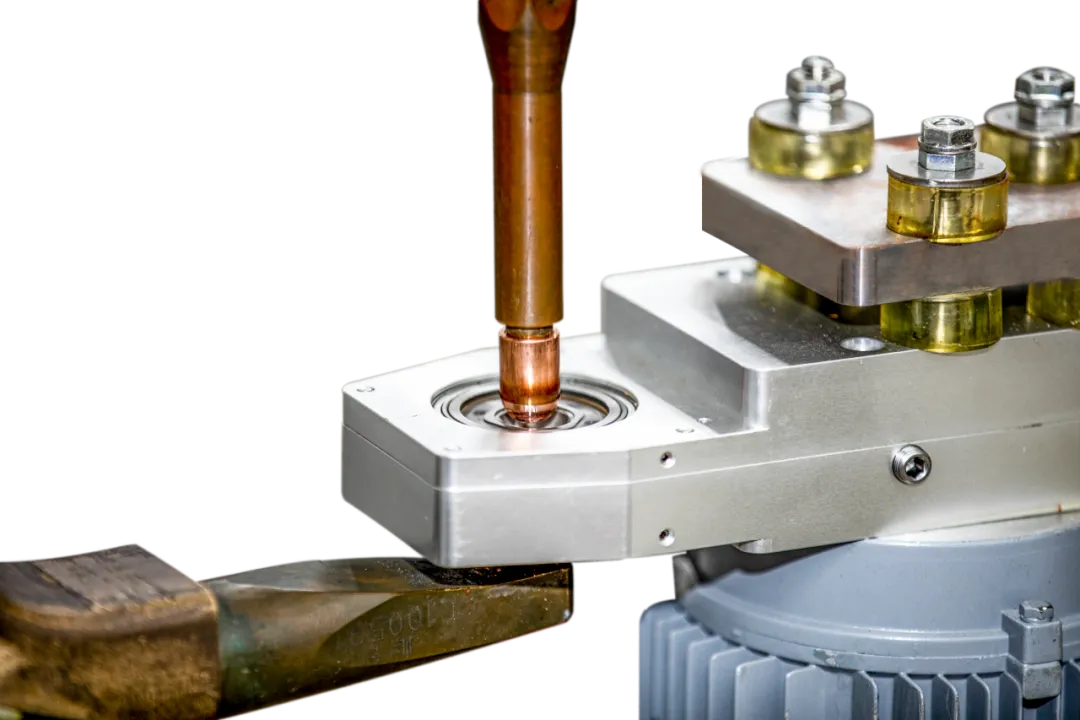

在新能源汽车制造业中，焊接工艺是白车身连接的第一大工艺。其效率和质量直接影响到整车的生产节拍和安全性。电极帽作为电阻点焊不可或缺的部件，其修磨质量也直接关系到焊接效果。

基于此，桥田智能产品团队经过长期的积累与研发。推出桥田固定式、摆臂式修磨机，现已经应用于国内外多家知名汽车制造企业。

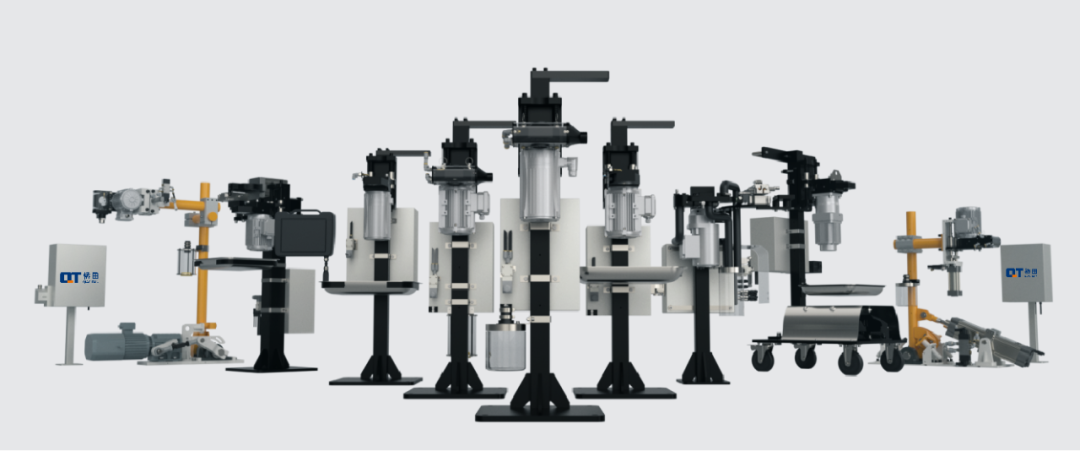

目前，桥田修磨机经过更新迭代，现全系列产品涵盖固定式、摆臂式、移动式、修磨换帽一体机、铝点焊修磨机、整形机等多种机型，全方位适用于不同规模和需求的生产线及特定的生产环境和技术要求。

产品简介  ▼

Product Introduction

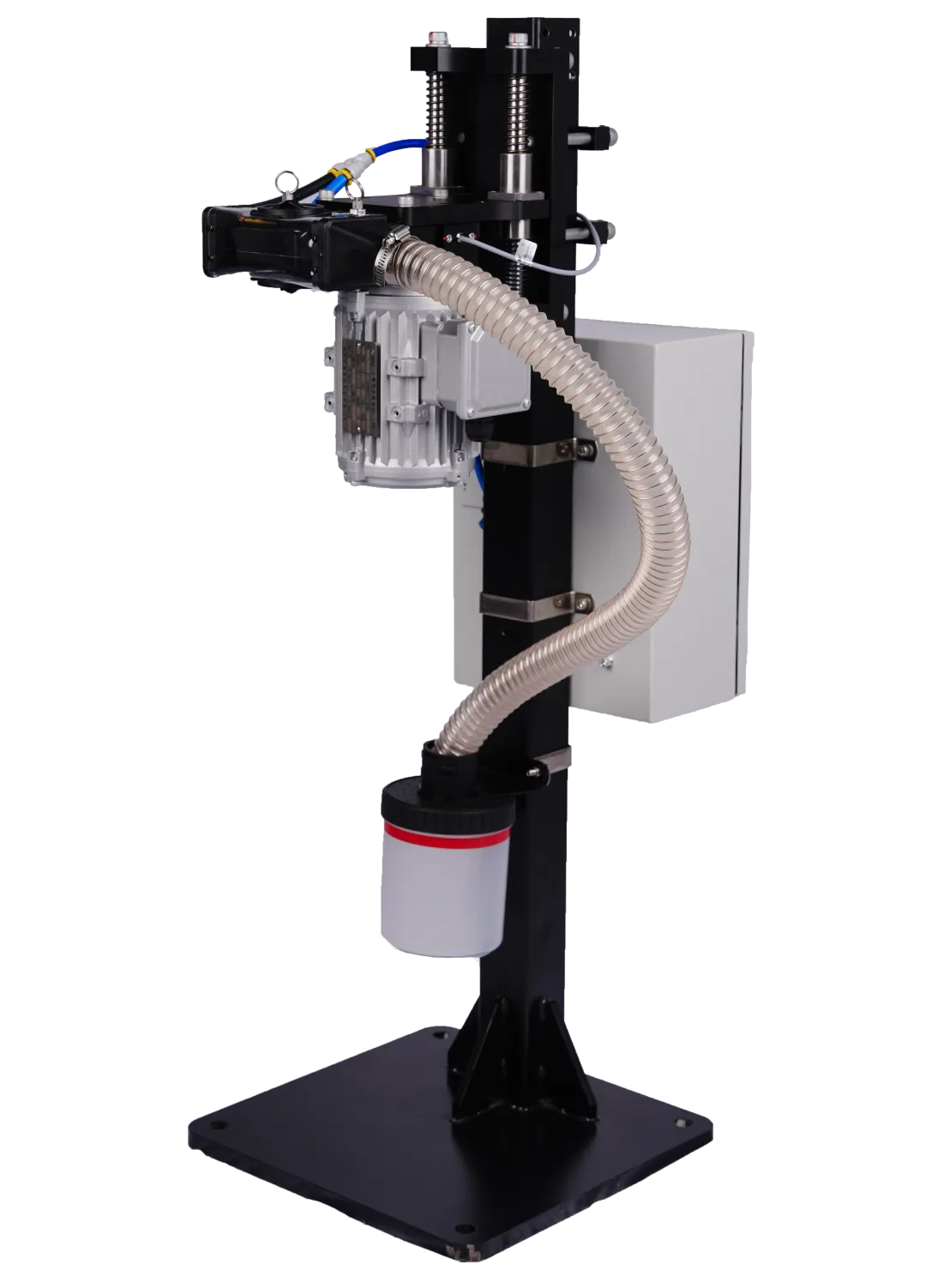

01 固定式修磨机

1.可满足喉深≥28mm的焊钳修磨使用;
2.漏电、过载、相序保护等多重保障，刀具具有转动检测功能;
3.集尘系统获专利设计，实现集尘率95%以上;

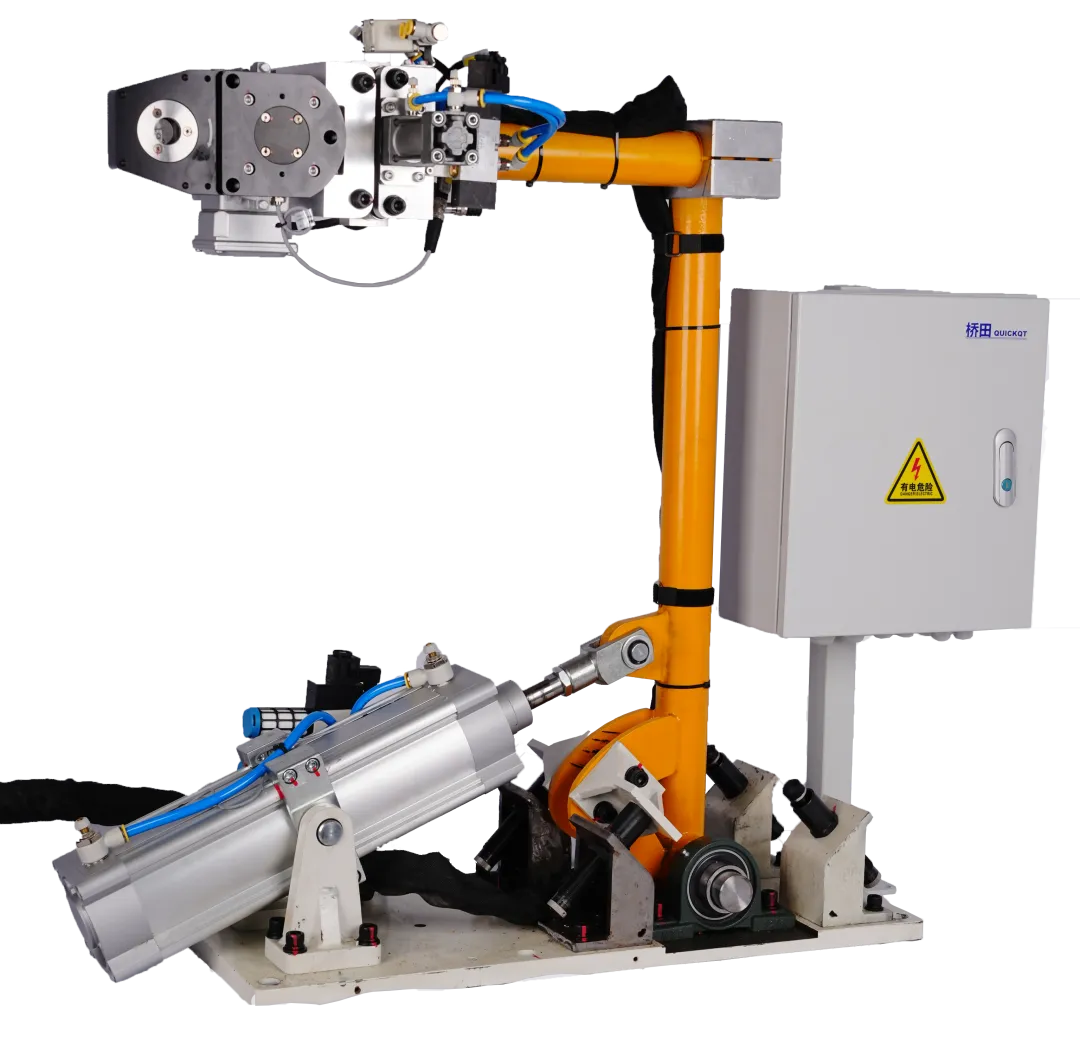

02 摆臂式修磨机

1.漏电、过载、相序保护等多重保障;

2.复合浮动，串行和并行二级浮动。气缸浮动范围50mm，二级弹簧浮动范围20mm，适配现场各种工况；

3.机头重复定位精度≤0.3mm；

4.配备专利设计集尘系统，高效的碎屑收集;

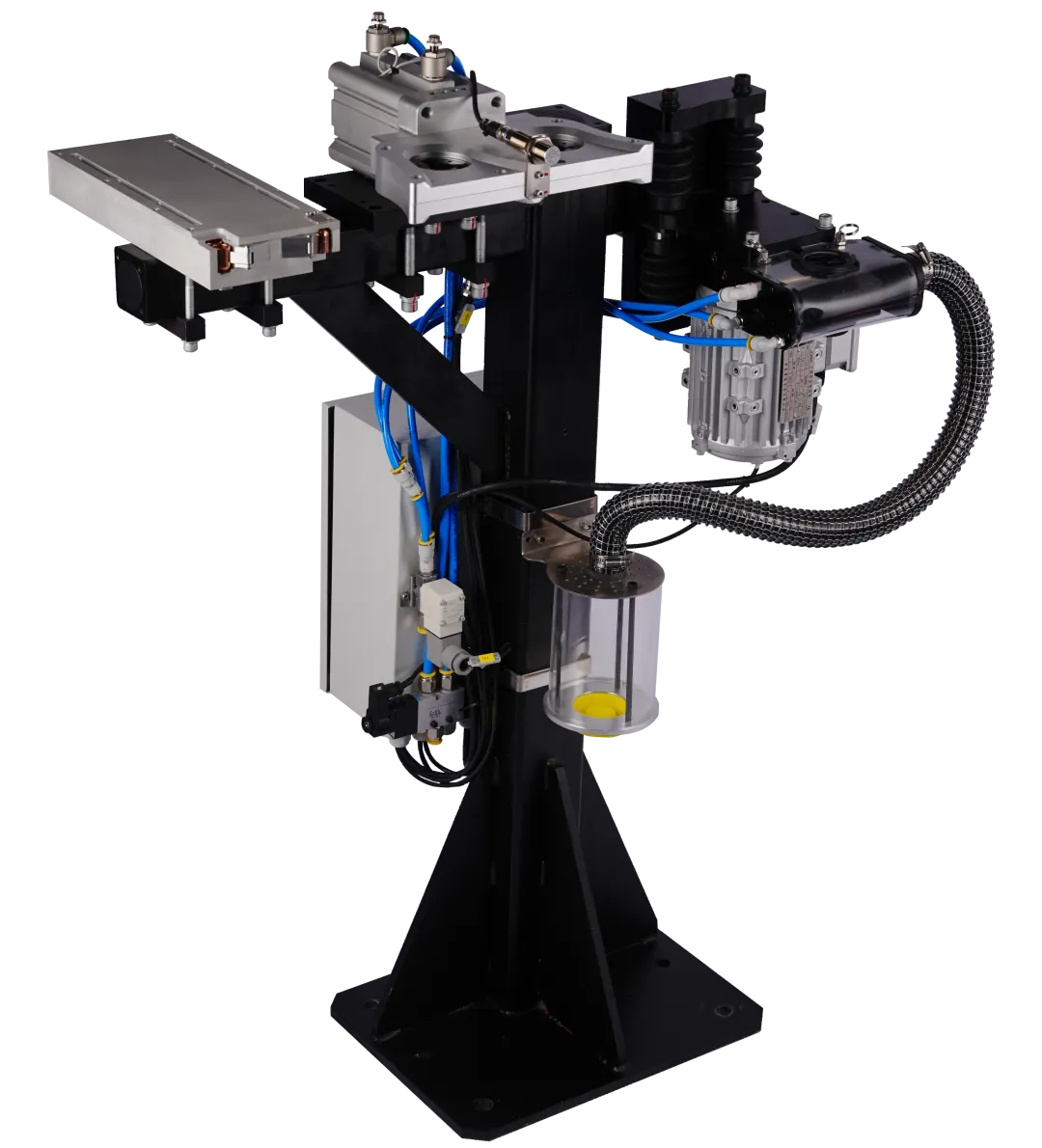

03 修磨换帽一体机

1.采用模块化设计理念，实现拆换帽功能和修磨功能的柔性组合；

2.采用单孔气动拆换帽结构和专利设计抱爪，实现更高的拆换帽效率和稳定性；

3.集成式换弹夹支持最高存储15对电极帽，当数量不足时系统自动预警；

4.具有拆换帽检测、电极帽数量监测、刀具转动检测三重保障；

5.支持各监测信号的单独检测，提高故障排查效率，生产更安心；

04 移动式修磨机

1.设备支持光电控制和脚踏开关两种操作方式；

2.直流电机具有调速功能和转动检测，确保了修磨过程的平稳和精确；

3.同时配置停止/运转/充电档位选择功能及修磨复位快插，提高使用便捷性；

4.20AH的大容量电池和BMS系统，为长时间的安全工作提供强有力支持；

05 铝点焊修磨机

1.定制高功率电机和调速系统、专利的内吹气集屑系统；
2.定制刀具等高端配置，为铝合金焊接提供专业、柔性化的修磨解决方案;

06 电极帽整形机

1.修磨电极帽形状扩大至锥帽和球帽，修磨频率提升到40个焊点；

2.单个电极帽的理论使用寿命最高可达20000焊点，大幅度降低使用成本；

刀具系列 ▼

Cutter series

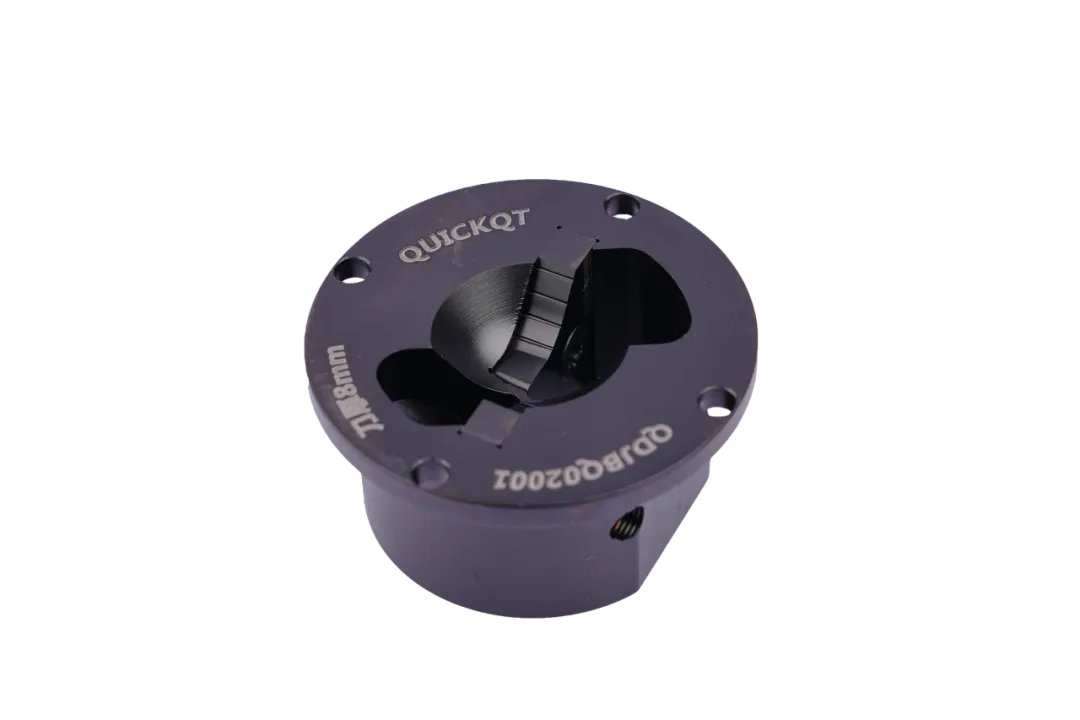

桥田智能研发的修磨机刀具材质采用进口高硬度合金，通过机加工、热处理、涂层等工艺保证刀具的可靠性和寿命。

类型包括单刃、双刃、三刃、组合式等。可适用切削式、整形式、标准式、异形电极帽，满足不同生产工况需求。

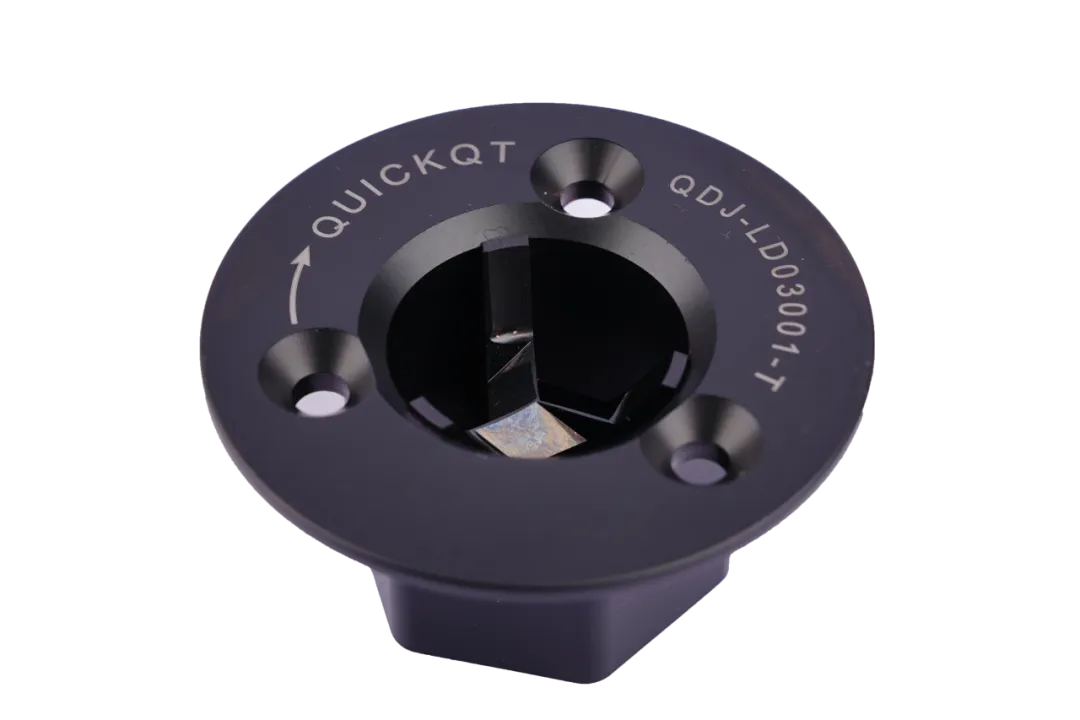

单刃刀具

高硬度、高韧性

双刃刀具

高硬度、高韧性

三刃刀具

高硬度、高寿命

客户案例  ▼

Customer case

某主机厂客户因整车产线项目生产需要，与桥田智能就白车身焊装产线电极帽修磨机项目达成合作。

针对现场异形焊钳修磨不稳定、修磨质量差等系列问题，桥田技术团队通过测试验证出最优的修磨工艺参数，提出一套全面的解决方案：通过使用固定式/电动摆臂式/修磨换帽一体机，来进行焊钳电极帽的自动修磨和自动拆换帽。

截止目前，该项目成功交付了3000余台修磨机设备，在高质量的修磨同时确保了焊点强度和车身安全性。解决了现场18°大夹角异形焊钳的修磨稳定性、小喉深焊钳机型适配、单面焊修磨、其他利旧品牌摆臂摆入不到位修不到的难题。加快了客户整体项目进程，助力客户产能整体提升28%。

除桥田智能修磨机全系列产品，在23年上市的桥田工业连接器、磁力换模系统、抓取系统及今年7月发布的自动涂胶系统等机器人末端工具，目前均已应用行业内知名企业。

关于桥田智能机器人末端工具，更多精彩我们9.24日-9.28日上海工博会见哦！
